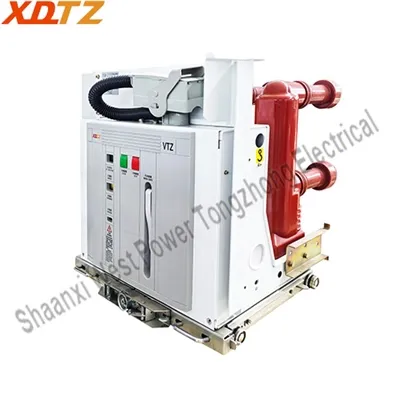

Quali sono i requisiti fondamentali per un interruttore automatico in vuoto qualificato?

Gli interruttori automatici sotto vuoto devono resistere alle tensioni operative e a varie sovratensioni (comprese sovratensioni di commutazione e sovratensioni atmosferiche) durante il funzionamento. Il loro sistema di isolamento deve garantire che non si rompa in queste condizioni di tensione.

I requisiti specifici includono:

Tensione di tenuta alla frequenza di alimentazione: per i prodotti da 12 kV, le tensioni di tenuta tra-polo e polo-a-terra devono essere 42 kV, mentre la tensione di tenuta tra-interruzione deve essere 48 kV.

Tensione di tenuta a impulso di fulmine: le tensioni di tenuta tra-polo e tra polo-a-terra devono essere 75 kV, mentre la tensione di tenuta tra-interruzione deve essere 84 kV.

Anche nello stato aperto, le ampolle sottovuoto devono avere una capacità di isolamento sufficiente.

Gli interruttori automatici devono essere in grado di funzionare stabilmente quando trasportano la corrente nominale per periodi prolungati e possedere una certa capacità di sovraccarico.

Controllo dell'aumento della temperatura: con la corrente nominale, l'aumento della temperatura di ciascuna parte non deve superare il valore specificato.

Resistenza del circuito: la resistenza CC del circuito principale deve soddisfare le specifiche tecniche del prodotto (ad esempio, inferiore o uguale a 60μΩ per prodotti da 12 kV/1250 A).

Il metodo della caduta di tensione CC (corrente non inferiore a 100 A) deve essere utilizzato per misurare la resistenza del circuito conduttivo.

Forza d'impatto durante la normale apertura e chiusura

Forza elettrodinamica durante l'interruzione della corrente di cortocircuito-

Varie sollecitazioni interne del meccanismo di funzionamento

Influenzato da forze esterne come i terremoti

Deve essere in grado di interrompere in modo affidabile la corrente di cortocircuito nominale-e avere una certa durata elettrica (ad esempio, 20-50 interruzioni a piena capacità).

Dovrebbe essere in grado di chiudere la corrente di chiusura di corto-circuito nominale (valore di picco).

Dovrebbe essere in grado di aprire e chiudere correnti capacitive (ad esempio, commutazione di banchi di condensatori) e piccoli induttori. Carichi speciali come la corrente

Durata della vita meccanica: generalmente richiesta per 10.000-30.000 operazioni

Durata della vita elettrica: numero richiesto di interruzioni della corrente di cortocircuito-della piena capacità-(ad esempio, 20-50 volte)

Durata del vuoto: periodo di stoccaggio e spessore di usura consentito dell'ampolla sotto vuoto

Altitudine: i prodotti standard sono adatti per altezze inferiori o uguali a 1.000 m, i prodotti ad alta-altitudine possono raggiungere i 4.600 m

Temperatura ambiente: -25 gradi -+40 gradi

Umidità: umidità relativa media giornaliera inferiore o uguale al 95%

Intensità sismica: non superiore a 8 gradi

Funzionamento affidabile e risposta rapida

La resistenza di isolamento delle bobine di apertura e chiusura non deve essere inferiore a 10 MΩ

Il funzionamento elettrico e quello manuale dovrebbero essere entrambi fluidi

Sono necessarie funzioni di interblocco come anti-pompaggio e anti-malfunzionamento
