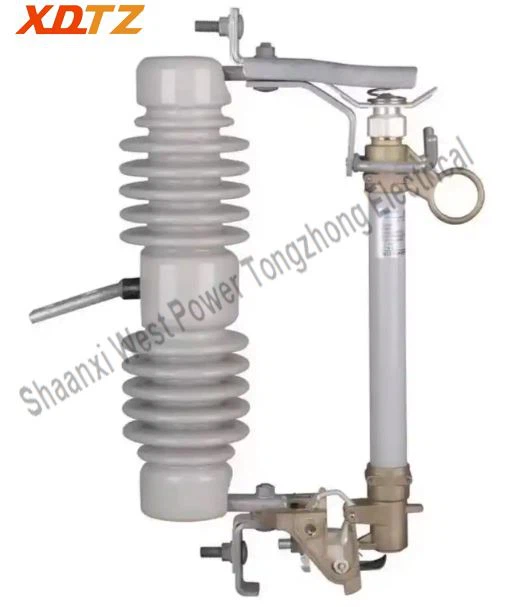

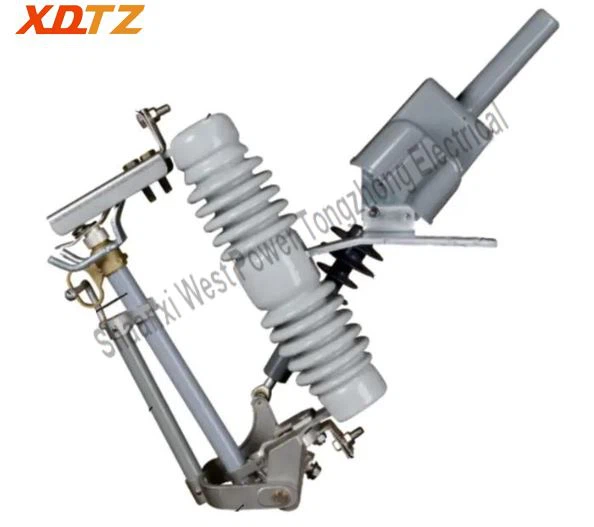

Fusibili elettrici intelligenti-a caduta
I fusibili elettrici intelligenti-di interruzione sono apparecchi elettrici di protezione del nucleo nei sistemi di distribuzione dell'alimentazione esterna da 12 kV e inferiori. Installati sul lato dell'alta-tensione del trasformatore di distribuzione o nei punti di diramazione della linea, possiedono tre funzioni principali: protezione da cortocircuito-/sovraccarico, isolamento visibile e commutazione senza-carico. Grazie alla loro struttura semplice, al basso costo e alla comoda manutenzione, sono ampiamente utilizzati nelle reti di distribuzione a 12kV.
I fusibili a interruzione-elettrici (noti anche come fusibili a interruzione-controllati a distanza-intelligenti/remoti) sono un aggiornamento intelligente dei fusibili a interruzione-tradizionali. Pur mantenendo le funzioni principali come la protezione da corto-circuito/sovraccarico e un punto di disconnessione visibile, aggiungono funzionalità come la guida elettrica, il controllo remoto e il monitoraggio dello stato. Ciò risolve completamente il problema dei prodotti tradizionali che richiedono l’arrampicata manuale sui pali, migliorando significativamente l’automazione e l’efficienza operativa e di manutenzione della rete di distribuzione dell’energia.
Specifiche del prodotto
Principali parametri tecnici
| NO. |
Elementi dei parametri |
Valori standard |
Osservazione |
|
1 |
Tensione nominale |
kV |
12 kV, la tensione nominale del sistema è 10 kV e la tensione operativa massima dell'apparecchiatura è 12 kV. |
|
2 |
Frequenza nominale |
Hz |
50 |
|
3 |
Corrente nominale della base |
A |
100,200 |
|
4 |
Corrente nominale di fusione | 6.3A,10A,15A,20A,30A,40A,50A,63A,75A,100A,125A,160A,200A | Classificazione del sistema numerico di priorità |
| 5 |
Corrente di interruzione di corto-circuito nominale |
6,3 kA, 12,5 kA, 16 kA, 20 kA | 5P/10P |
| 6 | Corrente di interruzione minima | 1,3 volte la corrente nominale del fuso | / |
| 7 | Corrente massima di interruzione del carico | Inferiore o uguale a 100 A | Limite superiore di intervento sotto carico |
| 8 | Tempo di rottura totale | Inferiore o uguale a 15ms | Incluso il tempo dell'arco |
| 9 | Tensione di tenuta a frequenza industriale (secco/umido) | 42kV/1min / 34kV/1min | Isolamento verso terra |
| 10 |
Tensione di rottura a frequenza industriale |
48kV/1min | |
| 11 |
Tensione di tenuta all'impulso di fulmine (a terra/attraverso l'intercapedine) |
75kV/85kV | Valore di picco, 1,2/50μs, onda standard |
| 12 | distanza di dispersione | Maggiore o uguale a 230 mm (leva Ⅲ), Maggiore o uguale a 310 mm (lleva Ⅳ) | Necessitano di aree ad alto inquinamento |
Metodi di installazione dei prodotti
1. Installazione di tipo-linea: installato su pali di linea da 10 kV per proteggere linee, isolatori, interruttori-montati su palo, ecc.
2. Installazione lato trasformatore-: installato sul lato alta-tensione del trasformatore di distribuzione, generalmente vicino al trasformatore, per proteggere l'isolamento del trasformatore.
Vantaggi del prodotto
I fusibili elettrici intelligenti-a caduta presentano numerosi vantaggi:
1. Meccanismo pionieristico a doppia modalità di "funzionamento elettrico + protezione con fusibile", che supporta modalità di controllo remoto/locale/automatico. Il comando elettrico ha un tempo di risposta inferiore o uguale a 0,3 secondi e una precisione della coppia operativa di ±2%.
2. Monitora in remoto e dinamicamente lo stato di apertura e chiusura del fusibile, caricando le informazioni sull'apparecchiatura in tempo reale.
3. Supporta l'apertura e la chiusura sincrone trifase-, il controllo sequenziale a un-pulsante e il funzionamento sicuro personalizzato.
4. Supporto configurabile per l'acquisizione dati del sensore multi-dimensionale, inclusa corrente (precisione inferiore o uguale a 0,5 S), temperatura dell'apparecchiatura (±1 grado), stato di caduta del fusibile (campionamento a 50 Hz) e alimentazione dell'apparecchiatura.
5. Supporta la manutenzione wireless locale e gli aggiornamenti del programma wireless tramite la comunicazione RS485 con il terminale integrato/modulo di comunicazione remota dell'area di distribuzione.
6. Design sostitutivo in-situ, compatibile con le tradizionali staffe per fusibili e l'installazione tradizionale di sostituzione del portafusibili.
7. L'apparecchiatura secondaria è dotata di una propria batteria (alimentazione di riserva), che supporta 72 ore di utilizzo in standby e garantisce la normale comunicazione durante le interruzioni di corrente.

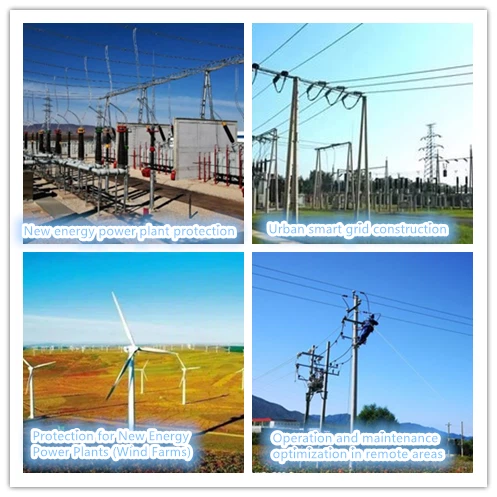

Applicazioni del prodotto
I fusibili elettrici intelligenti-a caduta sono ampiamente utilizzati in varie applicazioni, tra cui:
1. Aggiornamento dell'automazione della rete di distribuzione
2. Nuova tutela delle centrali elettriche
3. Costruzione di reti intelligenti urbane
4. Garanzia di alimentazione per l'industria e carichi critici
5. Ottimizzazione del funzionamento e della manutenzione in aree remote

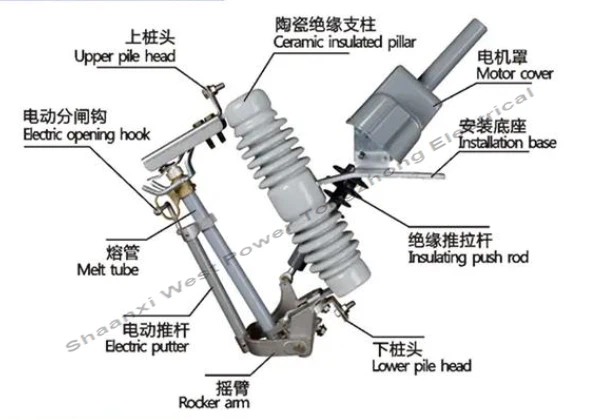

Illustrazione del prodotto
