L'interruttore automatico sottovuoto per armadi esplosivi VTZ-12M a magnete permanente alto- (modello speciale elettrico Tongzhong) è un interruttore automatico sottovuoto dedicato per applicazioni minerarie sotterranee con tensione nominale di 12 kV, 50/60 Hz CA. Dotato di un meccanismo a magnete permanente, offre una maggiore durata meccanica e incorpora-funzioni di chiusura e sgancio manuali meccaniche integrate. In caso di guasto del controller a magnete permanente, queste operazioni manuali meccaniche consentono le procedure di alimentazione di emergenza e di spegnimento. Adatta a tutti i luoghi che richiedono strutture elettriche a prova di esplosione-, l'unità di estrazione-è compatibile con vari quadri elettrici a prova di esplosione-di grado minerario-ad alta tensione.

Specifiche del prodotto

Specifica Sfoglio

NO.	Nome	Unità	Dati
1	Tensione nominale	kV	12
2	Frequenza nominale	Hz	50/60
3	ValutatoCcorrente	A	630/1250
4	ValutatoPower FfrequenzaWitstandVvecchiaia	kV	48(Valore comune) /42(Attraverso l'isolante Distanza)
5	ValutatoLightningIimpulsoWitstandVvecchiaia	kV	75 (valore comune) /85 (attraverso la distanza di isolamento)
6	ValutatoSbreve-CcircuitoBreakingCcorrente	kA	25/31.5
7	Valutato Sbreve-CcircuitoMreCcorrente (Peak)	kA	63/80
8	ValutatoWitstandCcorrente (Peak)	kA	63/80
9	ValutatoDurazione diSbreve-Ccircuito	s	4
10	OperativoCanni aRmangiatoSbreve-CcircuitoBreakingCcorrente	Volte	E2
11	MeccanicoEresistenza	Volte	>20000
12	Funzionamento standardSsequenza	-	O-0,3s-CO-180s-CO
13	Ammissibile WorecchioTspessore diContatto	mm	Minore o uguale a 3

MeccanicoCcaratteristiche

NO.	Nome	Unità	Dati
1	Spazio traSpostato e riparato Contatto	mm	9±1
2	ContattoOltrecorsa	mm	3.5±0.5
3	MediaCperdereSpipì	m/s	0.7±0.2
4	MediaOpenaSpipì (AmediaSpipìdi Prima AperturaA6mm)	m/s	1.1±0.2
5	ValutatoContattoPressione	N	2500±200N(25kA) 3100±200N(31,5 kA)
6	Orario di chiusura	SM	Minore o uguale a50 ms
7	Orario di apertura	SM	Minore o uguale a 50ms
8	ContattoBonciaDurazione aCperdereOoperazione	SM	Minore o uguale a2
9	No-SmultaneitàDiChiusura/OpenaOperazionidi 3-Phase	SM	Minore o uguale a 2

Vantaggi del prodotto

L'interruttore automatico sottovuoto per armadio ad alto potenziale esplosivo a magneti permanenti VTZ-12M presenta numerosi vantaggi:

Prestazioni dell'interruttore automatico: E2-C2-M2

Manutenzione semplificata: utilizza un meccanismo operativo a magnete permanente per una maggiore durata meccanica;

Sicurezza e Affidabilità: Dotato di dispositivi manuali di chiusura e sgancio per alimentazione/disconnessione di emergenza; l'affidabile interblocco meccanico tra interruttore e armadio garantisce la sicurezza dell'operatore; il telaio elettrico consente il funzionamento remoto non presidiato.

Elevata conduttività: il design razionale del circuito conduttivo soddisfa il livello di aumento della temperatura corrente nominale di 1,1 volte;

Configurazione intelligente:

UN. Soluzione opzionale di monitoraggio della temperatura wireless autoalimentata per un funzionamento senza sicurezza e senza manutenzione;

B. Soluzione di monitoraggio delle caratteristiche meccaniche per il monitoraggio in tempo reale-dei dati operativi degli interruttori automatici, consentendo il rilevamento tempestivo e la risoluzione di potenziali pericoli;

C. Soluzione di ingresso armadio motorizzato per il funzionamento remoto e la garanzia della sicurezza del personale;

D. Rilevamento dell'invecchiamento dei componenti in tempo reale-per i test di conformità normativa.

Adatto per:

Vari tipi di quadri a prova di esplosione-per miniere; nuovi armadi modulari ad alto potenziale-esplosivo;

Applicazioni del prodotto

L'interruttore automatico sottovuoto per armadi ad alto potenziale esplosivo a magneti permanenti VTZ-12M ha molte applicazioni:

1. Industria mineraria del carbone 2. Industria mineraria dei metalli

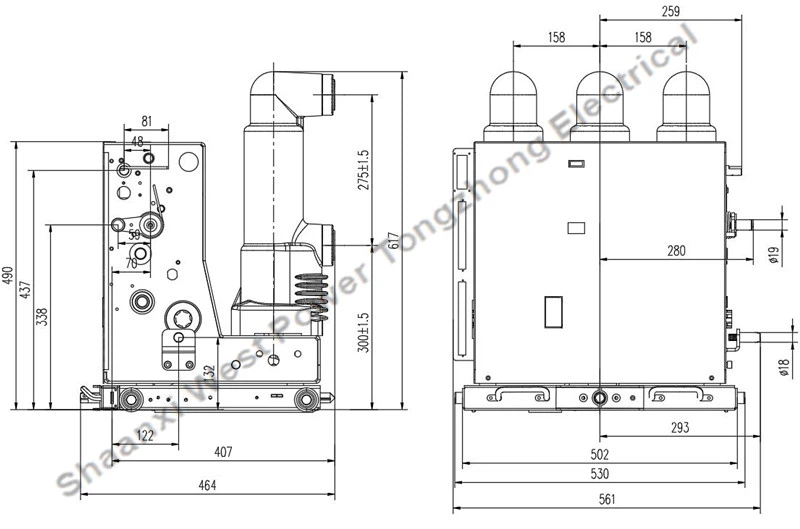

Disegno di assieme del prodotto

VTZ-12M Permanent Magnet High-Explosive Cabinet Vacuum Circuit breaker in stock

Schema elettrico del prodotto

VTZ-12M Permanent Magnet High-Explosive Cabinet Vacuum Circuit Breaker supplier

Siamo in grado di produrre un'ampia gamma di interruttori automatici sotto vuoto per miniere. Per maggiori dettagli, contattateci.
