1. Descrizione dei prodotti

ZN85B-40.5 Miniaturizzato l'interruttore a vuoto interno è un prodotto miniaturizzato da 40,5 kV progettato e sviluppato dalla nostra azienda. Può sostituire perfettamente i carrelli del pavimento della serie VD4-40.5 e HD4-40.5 prodotti da ABB. Questa serie include principalmente due serie: meccanismo a magnete permanente e meccanismo a molla. È una tensione nominale da 40,5 kV, componente interno AC 50Hz.

2. Parametri tecnici principali

Tabella 1 Parametri principali di prestazione degli interruttori

S.N	Nome articolo			Unità	Parametro
1	Tensione nominale			kv	40.5
2	Livello di isolamento nominale	Impatto dei fulmini Restringi la tensione			185 (interfase, a terra) 215 (frattura)
		Tensione di resistenza della frequenza di alimentazione (1min)			95
3	Frequenza nominale			Hz	50
4	Corrente nominale			A	630	1250
5	Correzione di rottura del corto circuito classificato			Ka	31.5
6	Sequenza operativa nominale				O-0.3S-CO-180S-CO
7	Creazione di cortocircuiti classificati (picco)			Ka	80
8	Picco di picco valutato Restringi la corrente (corrente di stabilità dinamica nominale)				80
9	Restringa a breve durata di breve durata (corrente di stabilità termica nominale)			Ka	31.5
10	Durata nominale di cortocircuito (tempo di stabilizzazione termica nominale)			s	4
11	Apertura e chiusura della banca di condensatore individuale corrente			A	400
12	Creazione di rottura fuori dal passo valutato			Ka	6.3
13	Numero cumulativo di aperture alla corrente di rottura del corto circuito nominale			volte	8
14	Numero cumulativo di aperture alla corrente nominale			volte	3000
15	Vita meccanica			volte	10000
16	Pressione nominale del gas esafluoruro di zolfo (pressione di calibro a 20 gradi)			MPA	0.65
17	Pressione di blocco del gas esafluoruro di zolfo (pressione del calibro a 20 gradi)				0.59
18	Talimentazione annuale di perdite d'aria			%/anno	Meno o uguale a 1
19	Contenuto di umidità del gas esafluoruro di zolfo (a 20 gradi)			ppm (V/V)	Meno o uguale a 150
20	Tensione operativa nominale			V	AC/DC: 110/220
21	Peso		corpo interruttore a circuito	kg	130
			Gas esafluoruro di zolfo		1.5

Tabella 2 Parametri di regolazione del gruppo per interruttori

S.N	Nome articolo	Unità	Dati
1	Viaggio totale dell'asta conduttiva	mm	61±2
2	contattare la distanza di apertura	mm	40±2
3	troppo	mm	20±2
4	Tempo di chiusura	SM	40 meno o uguale a T inferiore o uguale a 100
5	Tempo di apertura	SM	25 meno o uguale a T inferiore o uguale a 60
6	Rimbalzo di chiusura	SM	Meno o uguale a 2
7	Apertura di rimbalzo	mm	Meno o uguale a 2
8	Velocità di chiusura rigida (18-0 mm)	m/s	2.1±0.2
9	Velocità di apertura rigida (0-18 mm)	m/s	2.3±0.2
10	Commutazione e chiusura trifase non simultaneità	SM	Meno o uguale a 2
11	Dimensione dell'estremità superiore dell'asta conduttiva dall'estremità superiore del cilindro isolante in posizione elettricamente chiusa a	mm	84±1.5
12	Distanza minima dell'isolamento dell'aria	mm	300
13	Conduzione del circuito principale Resistenza a CC per fase	μΩ	Meno o uguale a 80

3.Ambito di applicazione

Metodo di installazione: carrello per pavimenti

Cabinet applicabile: applicabile al mobile switch KYN61 con una larghezza di 1200 mm

Standard di conformità del prodotto: GB/T1984-2014, GB/T11022-2011.

4. Vantaggio del prodotto

ZN85B-40.5 L'interruttore a vuoto interno miniaturizzato ha vantaggi per uomo:

1. Performance dell'interruttore: E2-C2-M2

2. Manutenzione semplice e conveniente: il meccanismo della molla adotta un meccanismo modulare. La sostituzione della bobina di chiusura e apertura non richiede la rimozione di altri componenti. L'utente può facilmente sostituirlo e non sono richiesti test e regolazione dopo la sostituzione, rendendo più convenienti il funzionamento e la manutenzione successivi. La vita del meccanismo del magnete permanente può raggiungere 30.000 volte ed è sostanzialmente esente da manutenzione.

3. Alta conducibilità: la struttura del cilindro isolante ottimizzato e il polo sigillato a connessione morbida ad alte prestazioni sono adottati per ridurre la resistenza di contatto e garantire l'affidabilità dell'alimentazione.

4. Ampia gamma di utilizzo: adattarsi ad ambienti difficili, il prodotto può resistere a basse temperature di meno 25 gradi. Soddisfare i requisiti d'uso di 2000 metri sul livello del mare.

5. Economico e conveniente: rispetto ai prodotti della serie VD4-40.5 costosi sul mercato, Zn85G-40.5 della nostra azienda è economico ed economico.

5. Ambiente applicazione del prodotto

ZN85B-40.5 Interruttore a vuoto interno miniaturizzato ha molte applicazioni:

1. Nuovo campo energetico (fotovoltaico, energia eolica)

2. Campo industriale (chimico, acciaio, petrolio, carbone, ecc.)

3. Sistema della griglia di potenza

4. Infrastruttura di potenza

5. VD4-40.5 Progetto di ristrutturazione della serie

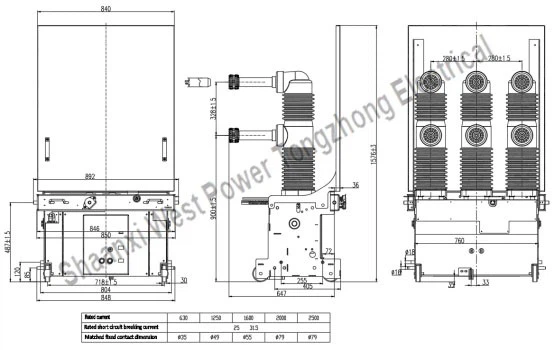

6.Disegno del contorno del prodotto
