VTZ(SC)-12L'interruttore automatico sottovuoto a tre posizioni per interni GD è un apparecchio elettrico combinato altamente integrato, che integra internamente un interruttore isolante, un interruttore di messa a terra e un interruttore automatico sottovuoto incorporato.

Specifiche del prodotto

Scheda delle specifiche

NO.	Nome	Unità	Dati
1	Tensione nominale	Kv	12
2	Frequenza nominale	Hz	50/60
3	ValutatoCcorrente	A	630/1250
4	ValutatoPOwer FfrequenzaWitstandVvecchiaia	Kv	48(Attraverso gli spazi di contatto) / 42(A terra)
5	ValutatoLdestraningIimpulsoWitstandVvecchiaia	Kv	75
6	ValutatoSHort-CcircuitoBreakingCcorrente	Ka	25/31.5
7	Valutato SHort-CcircuitoMreCcorrente (Peak)	Ka	63/80
8	ValutatoWitstandCcorrente (Peak)	Ka	63/80
9	ValutatoDurazione diSHort-Ccircuito	s	4
10	OperativoCanni aRmangiatoSHort-CcircuitoBreakingCcorrente	Cicli	E2
11	MeccanicoEresistenza	Volte	10000
12	Funzionamento standardSsequenza	-	O-0.3s-CO-180s-CO
13	Ammissibile WorecchioTspessore diContatto	millimetro	Minore o uguale a 3

MeccanicoCcaratteristiche

NO.	Nome	Unità	Dati
1	Spazio traSpostato e riparato Contatto	millimetro	9±1
2	ContattoOltrecorsa	millimetro	3.5±0.5
3	MediaCperdereSpipì	m/s	0.6±0.2
4	MediaOpenaSpipì (AmediaSpipìdi Prima AperturaA6mm)	m/s	1.1±0.2
5	ValutatoContatto Pressione	N	2500±200N(25kA) 3100±200N(31,5 kA)
6	Orario di chiusura	SM	30-70
7	Orario di apertura	SM	20-50
8	ContattoBonciaDurazione aCperdereOoperazione	SM	Minore o uguale a2
9	No-Simmortalità DiChiusura/Opena Operazionidi 3-Phase	SM	Minore o uguale a 2

Vantaggi del prodotto

Prestazioni dell'interruttore: E2-C2-M2

Manutenzione conveniente: il design modulare del meccanismo consente una facile sostituzione delle bobine di chiusura e apertura senza la necessità di smontare altri componenti. Ciò elimina la necessità di test o regolazioni dopo la sostituzione, garantendo agli utenti di sostituirli in modo indipendente, rendendo più conveniente la manutenzione successiva.

Alta integrazione: il progetto adotta una struttura quadro modulare altamente integrata con interruttori di isolamento, interruttori automatici, interruttori di messa a terra, sensori, meccanismi di interblocco e altri componenti.

Sicurezza operativa intuitiva: il design ad interblocco forzato degli interruttori di isolamento, degli interruttori automatici e degli interruttori di messa a terra impedisce il funzionamento errato.

Design compatto: le dimensioni più piccole del mobile compatibile sono 500 x 1000 x 1800 (mm).

Prodotto

Applicazioni

Adatto per reti elettriche da 3,6~12kV

Unità di protezione e controllo per imprese industriali e minerarie

Sistemi di distribuzione delle comunità urbane

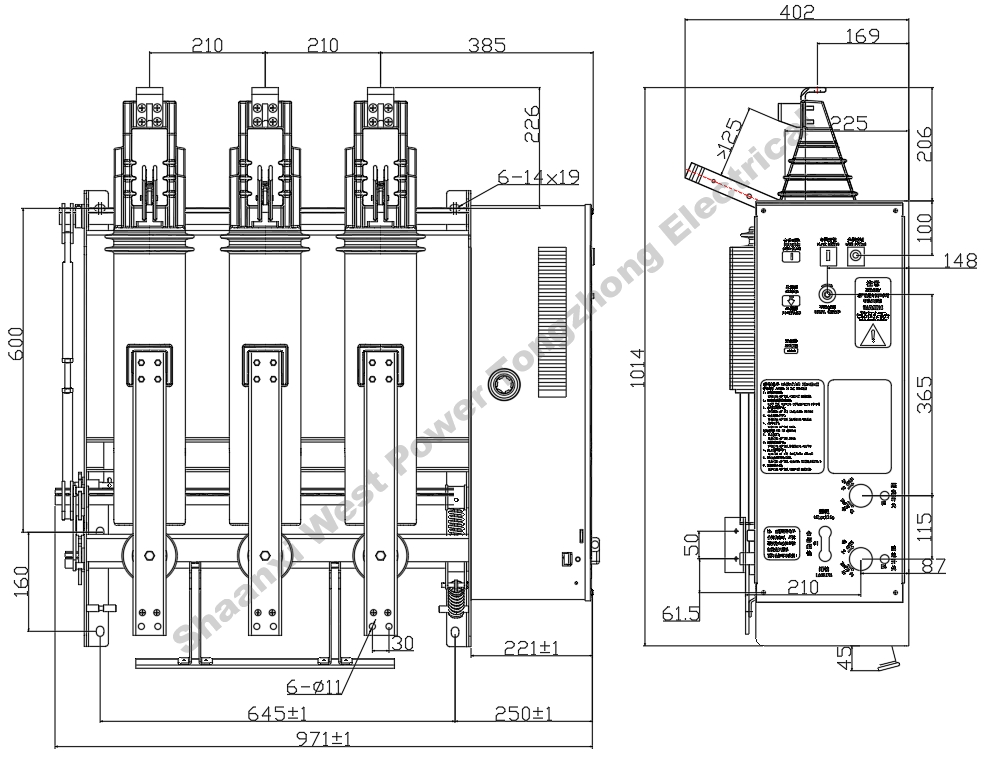

Disegno di assieme del prodotto

VTZSC-12GD Indoor Three-Position Vacuum Circuit Breaker manufacturer

Osservazioni:

VTZ(SC)-12L'interruttore automatico in vuoto a tre posizioni per interni GD può essere installato in posizione invertita.

Schema elettrico secondario

VTZSC-12GD Indoor Three-Position Vacuum Circuit Breaker factory
