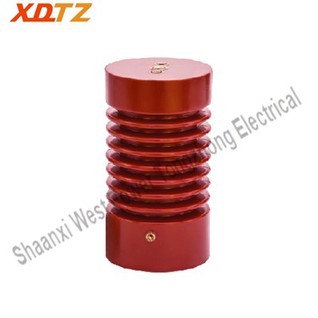

L'isolante passante da 24 kV è adatto per centrali elettriche di sistemi CA trifase e apparecchiature di distribuzione di sottostazioni con una tensione nominale di 24 kV e una frequenza di 50 ~ 60 Hz. Viene utilizzato per consentire il passaggio di parti conduttrici attraverso pareti divisorie, pareti o altri oggetti messi a terra e funge da supporto isolante e collegamento fisso tra conduttori esterni (sbarre collettrici).

Specifiche del prodotto

Specifica Sfoglio

NO.	Articolo	Unità	Data
1	Tensione nominale	kV	24
2	Corrente nominale	A	630/1250/1600/2000/2500/3150
3	Tensione di resistenza alla frequenza di alimentazione	kV/min	65
4	Valore limite di scarica parziale	pc	Minore o uguale a 5
5	Materiale		Resina epossidica

Vantaggi del prodotto

L'isolante passante da 24 kV presenta numerosi vantaggi:

Eccellenti prestazioni di isolamento elettrico

Previene efficacemente il contatto accidentale tra parti conduttrici a potenziali diversi, evitando guasti elettrici come cortocircuiti. Può resistere a livelli di tensione specifici, garantendo il funzionamento sicuro e stabile del sistema di alimentazione.

Protezione meccanica

Protegge fili o cavi che passano attraverso i muri da danni meccanici come compressione o attrito del muro. Aiuta anche a prevenire che impatti e vibrazioni esterni danneggino il cablaggio interno.

Prestazioni di tenuta superiori

Impedisce l'ingresso di polvere, umidità e altri contaminanti nella boccola, che potrebbero comprometterne le prestazioni elettriche. Una buona tenuta aiuta inoltre a impedire l'ingresso di piccoli animali, riducendo il rischio di incidenti elettrici.

Installazione semplice

La struttura è relativamente semplice, facilitando il processo di installazione e risparmiando tempo e costi di manodopera. Può adattarsi a diversi ambienti di installazione e strutture murarie.

Applicazioni del prodotto

Il passante da parete in porcellana viene utilizzato nelle apparecchiature di distribuzione dell'energia e nelle apparecchiature elettriche ad alta tensione nelle centrali elettriche e sottostazioni. Permette il passaggio dei conduttori attraverso divisori, pareti o involucri di apparecchiature elettriche messi a terra, sostenendo le parti conduttrici per isolarle dal terreno o dall'involucro.
