Descrizione dei prodotti

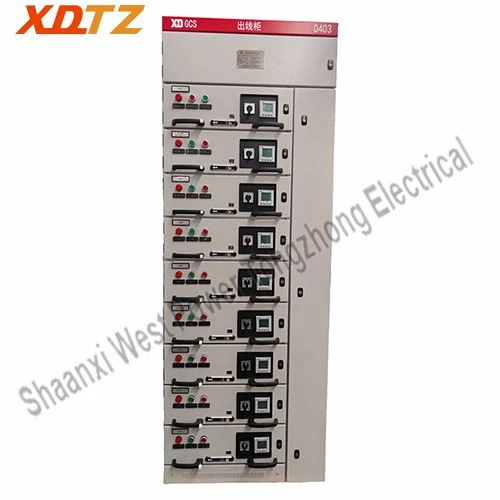

GCSestraibile a bassa tensioneil quadro è adatto per centrali elettriche, industria petrolchimica, metallurgia, tessile, alimentazione di grattacieli e altre industrie. Viene utilizzato in grandi centrali elettriche, industria petrolchimica e altri luoghi con un elevato grado di automazione e requisiti di interfaccia computerizzata, come la distribuzione di energia in frequenza CA trifase 50 Hz (60 Hz), tensione di lavoro nominale 380 V (660 V), corrente nominale 4000A e il seguente sistema di generazione e alimentazione di energia, è un dispositivo di distribuzione di potenza completo a bassa tensione per il controllo centralizzato del motore elettrico, limitazione di corrente del reattore e compensazione della potenza reattiva.

Condizioni d'uso

Condizioni normali di utilizzo

La temperatura dell'aria ambiente non supera i +40 gradi, non scende al di sotto dei -5 gradi e la temperatura media su un periodo di 24- ore non è superiore a +35 gradi;
Condizioni atmosferiche: l'aria è pulita e l'umidità relativa non supera il 50% a una temperatura massima di +40 gradi. A temperature più basse è consentita un'umidità più elevata, ad esempio 90% a +20 gradi, ma è consentita la condensa dovuta ai cambiamenti di temperatura;
Altitudine non superiore a 2000 metri sul livello del mare.

Condizioni d'uso speciali

Se alcuni componenti elettrici utilizzati nel dispositivo non possono soddisfare le condizioni di lavoro di cui sopra, la fabbrica e l'utente negozieranno una soluzione;
Quando le condizioni di utilizzo del dispositivo sono diverse dalle normali condizioni di utilizzo, l'utente negozierà con la nostra fabbrica per risolvere il problema.

Prestazioni e caratteristiche tecniche

NO.	Nome		Unità	Dati
1	Tensione nominale del circuito principale		V	AC380(660)
2	Tensione nominale del circuito ausiliario	Corrente alternata		220,380
2	Tensione nominale del circuito ausiliario	DC		110,220
3	Frequenza nominale		Hz	50(60)
4	Tensione di isolamento nominale		V	660(1000)
5	corrente nominale		A	Sbarra orizzontale Inferiore o uguale a 4000, sbarra verticale Inferiore o uguale a 1000
6	Corrente nominale ammissibile di breve durata della sbarra		kA/1s	50,80,
7	Corrente di picco nominale sopportata dalle sbarre		kA/1s	105,175
8	Tensione di prova a frequenza industriale		v/1min	circuito principale2500,circuiti ausiliari 1760

Caratteristiche strutturali

Il telaio principale è costituito da profili in acciaio aperti 8MF, formati a freddo da lamiera fredda da 2,5 mm, con fori di montaggio di Φ9,2 mm con moduli da 40 mm, 20 mm e 100 mm su entrambi i lati dei profili.
Il telaio principale è di due tipologie, completamente modulare e parzialmente (telai laterali e travi) saldato.
La sala multifunzionale del dispositivo è rigorosamente separata e i suoi scomparti sono principalmente divisi in sala unità funzionali, sala autobus, sala cavi e il ruolo di ciascuna unità è relativamente indipendente.
Le sbarre orizzontali sono disposte piatte dietro il telaio per aumentare la resistenza delle sbarre alla forza elettromotrice generata dalla flessione della corrente di cortocircuito.
La spaziatura dei cavi è su e giù dentro e fuori.
Un cassetto per un'unità funzionale.
I cassetti sono divisi in quattro serie dimensionali: mezza unità, un'unità, due unità e tre unità, con una corrente di circuito nominale pari o inferiore a 400 A.
Le dimensioni dei cassetti cambiano in altezza, ma non in larghezza o profondità, e i cassetti delle unità funzionali sono intercambiabili.
Su ciascun lato dell'unità è possibile installare 11 cassetti da una unità o 22 cassetti da metà unità.
I cavi di ingresso e uscita del cassetto utilizzano un numero diverso di pezzi della stessa struttura specifica del connettore in base alla dimensione corrente.
L'adattatore da cassetto da 1/2 unità al vano cavi utilizza un adattatore di tipo pannello posteriore strutturale.
Il collegamento tra il cassetto dell'unità e il vano cavi avviene tramite adattatori a barra di diverse dimensioni a seconda della classe attuale, oppure tramite un'uscita posteriore.
I cassetti dell'unità sono chiaramente contrassegnati con le posizioni di suddivisione, chiusura, test ed estrazione.
La cassettiera è dotata di dispositivo di interblocco meccanico.
